Opis SWITCH 5-PORTOWY POE ATTE xPoE-6-11-OF

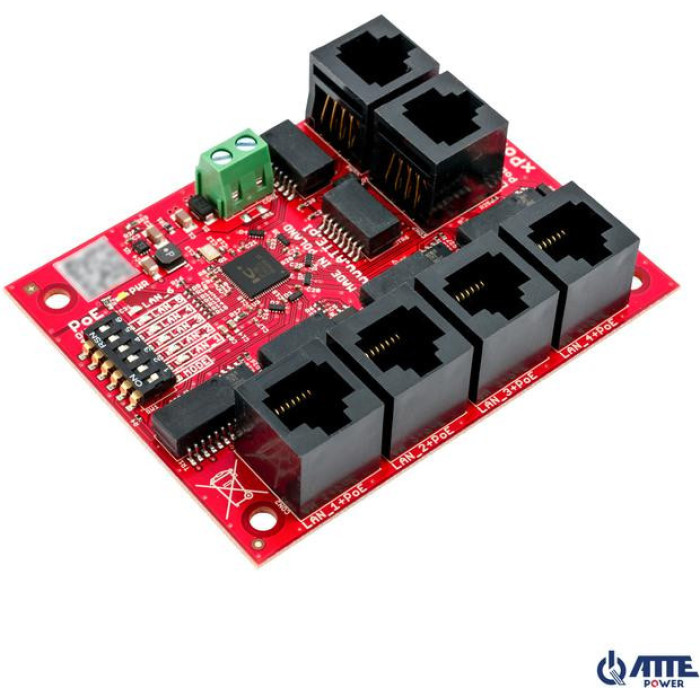

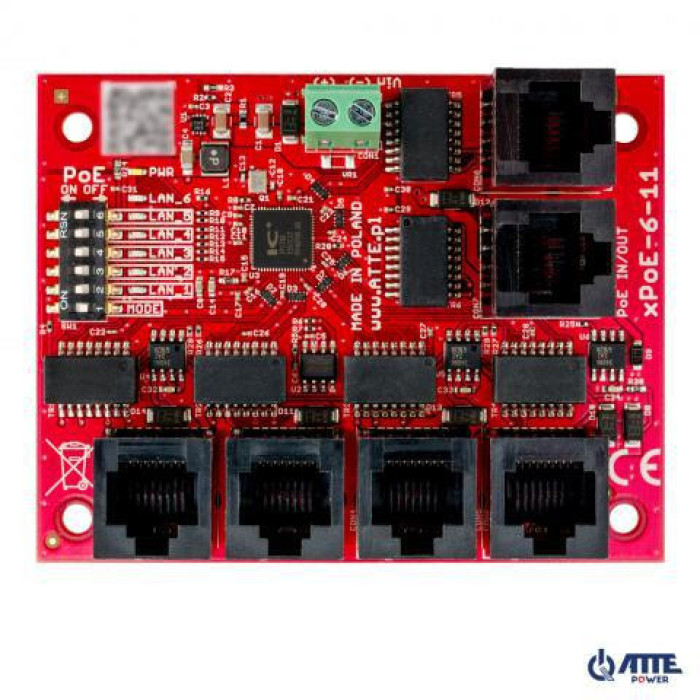

SWITCH 5-PORTOWY POE ATTE xPoE-6-11-OF
Model: xPoE-6-11-OF
Przeznaczenie
xPoE-6-11-OF został zaprojektowany jako uniwersalny przełącznik sieciowy PoE dedykowany do systemów telewizji przemysłowej IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu lub przeciążeniu pojedynczych gałęzi zasilania oraz automatyczny powrót napięcia po ustąpięniu awarii. Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.
Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.
Konstrukcja OF (Open Frame) umożliwa zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposoobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.
Najważniejsze cechy i funkcje:
- możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
- możliwość transmisji danych na 280m (w trybie Long Range)
- bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
- możliwość wyłączenia zasilania na wybranych portach PoE
- wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
- szeroki zakres napięcia wejściowego (10...56VDC)
- napięcie wyjściowe = napięcie wejściowe
- do 70W mocy na porcie LAN_5 PoE IN/OUT
- do 40W mocy na pozostałych portach PoE
- zasilany przez złącze śrubowe (Vin) lub z innego switcha PoE PASSIVE (port PoE IN/OUT)

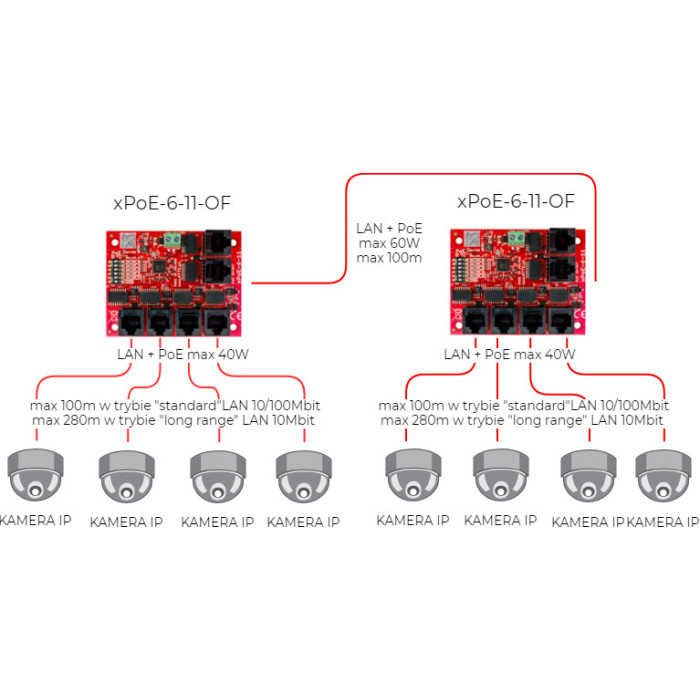

- możliwość zasilania kaskadowego - jeden xPoE zasila kolejne (port PoE IN/OUT)
- łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
- bardzo niski pobór mocy (<1,5W)
- niewielkie rozmiary modułu
Specyfikacja
| Porty LAN | 6 portów RJ45 10/100Mbps5xLAN+PoE, 1xUpLink |
| Obsługiwane odbiorniki PoE (standard / moc max) | 802.3af - do 15,4W LAN_1...LAN_5 (Vin > 48VDC) 802.3at - do 30W LAN_1...LAN_5 (Vin > 48VDC) PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4 |
| Obsługiwane nadajniki PoE (standard / moc max) | PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4 |
| Wyjścia PoE (standard / tryb zasilania) | LAN_1...LAN_5 PoE PASSIVE, mode B (4,5+) (7,8-) |
| Wejście PoE (standard / tryb zasilania) | LAN_5 PoE PASSIVE, mode B (4,5+) (7,8-) |
| Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem) | LAN_1...LAN_4 0,75A / elektroniczny (auto-powrót) LAN_5 1,25A / elektroniczny (auto-powrót) |
| Mikroprzełączniki SW1 | przełącznik 1 "MODE" - tryb pracy switcha przełączniki 2...6 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_5 |
| Tryb pracy "Standard" | przełącznik 1 "MODE” w pozycji OFF LAN_1...LAN_6 - zasięg do 100m (10/100Mbps) |
| Tryb pracy "Long Range" | przełącznik 1 "MODE” w pozycji ON LAN_1...LAN_4 - zasięg do 280m (10Mbps) LAN_5...LAN_6 - zasięg do 100m (10/100Mbps) |
| Zakres napięcia wejściowego | Vin 10...56VDC |
| Napięcie wyjściowe dla urządzeń PoE | Vout = Vin |
| Zakres temperatur pracy | -10°C...+40°C |
| Obudowa (typ / kolor) | moduł do zabudowy / czerwony |

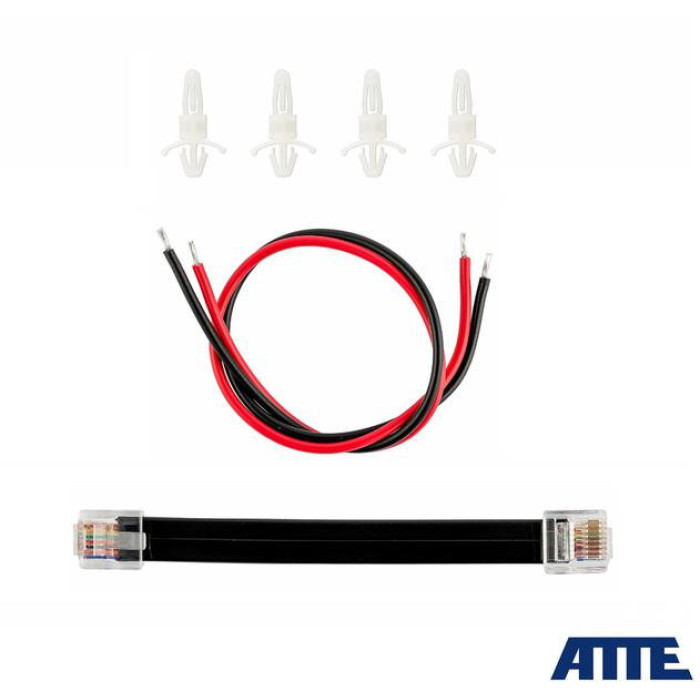

| Montaż | zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm |
| Wymiary / masa netto | 87x68x19mm / 0,056kg |
GPSR
- Name: ATTE
- Email: zamowienia@atte.pl
- Street: ul. 3 maja 81B
- City: Myślenice
- Post code: 32-400
- Country: Polska
- Phone: 34 387 29 92
Główne cechy SWITCH 5-PORTOWY POE ATTE xPoE-6-11-OF
AVPGROUP
Ilość portów switcha
5-12
Mikroprzełączniki SW1
przełącznik 1 "MODE" - tryb pracy switcha przełączniki 2...6 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_5
Montaż
zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm
Napięcie wyjściowe dla urządzeń PoE
Vout = Vin
Obsługa PoE (Power over Ethernet)
Tak
Obsługa VLAN
Nie
Obsługiwane nadajniki PoE (standard / moc max)
PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4
Obsługiwane odbiorniki PoE (standard / moc max)
802.3af - do 15,4W LAN_1...LAN_5 (Vin > 48VDC) 802.3at - do 30W LAN_1...LAN_5 (Vin > 48VDC) PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4
Obudowa (typ / kolor)
moduł do zabudowy / czerwony
Porty LAN
6 portów RJ45 10/100Mbps5xLAN+PoE, 1xUpLink
Przemysłowy
Nie
Rodzaj obudowy
Otwarta
Rodzaj switcha
Wewnętrzny
Tryb pracy "Long Range"
przełącznik 1 "MODE” w pozycji ON LAN_1...LAN_4 - zasięg do 280m (10Mbps) LAN_5...LAN_6 - zasięg do 100m (10/100Mbps)
Tryb pracy "Standard"
przełącznik 1 "MODE” w pozycji OFF LAN_1...LAN_6 - zasięg do 100m (10/100Mbps)
Wejście PoE (standard / tryb zasilania)
LAN_5 PoE PASSIVE, mode B (4,5+) (7,8-)
Wyjścia PoE (standard / tryb zasilania)
LAN_1...LAN_5 PoE PASSIVE, mode B (4,5+) (7,8-)
Wymiary / masa netto
87x68x19mm / 0,056kg
Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)
LAN_1...LAN_4 0,75A / elektroniczny (auto-powrót) LAN_5 1,25A / elektroniczny (auto-powrót)
Zakres napięcia wejściowego
Vin 10...56VDC
Zakres temperatur pracy
-10°C...+40°C
