TRANSFORMATOR VIDEO 4-KROTNY TR-4M
Dostępny w magazynie
Wysyłka 24h
Kod:
TR-4M
Marka:
DELTA
Nr artykułu:
6705
Waga:
0,00kg
Dostawa
DPD
Dostawa DPD
Zgodnie z cennikiem przewoźnika
InPost
Dostawa InPost
Zgodnie z cennikiem przewoźnika
Płatność
Opis TRANSFORMATOR VIDEO 4-KROTNY TR-4M

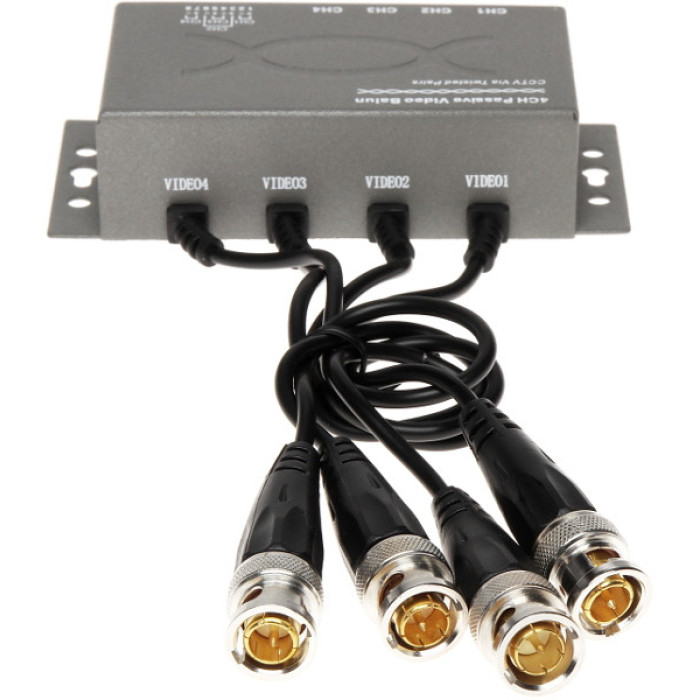

TRANSFORMATOR VIDEO 4-KROTNY TR-4M
Model: TR-4M
Przeznaczenie
TR-4M przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

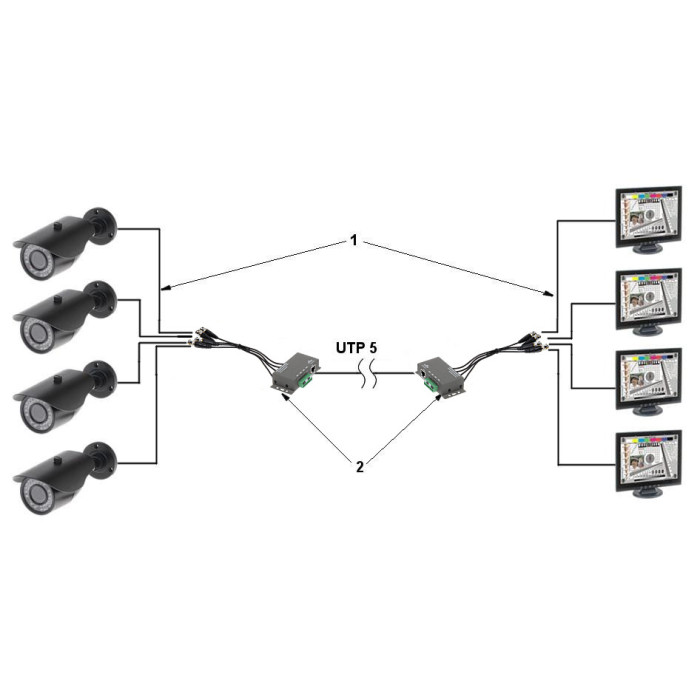

Przykładowe zastosowanie
Specyfikacja techniczna
- Standard:: AHD - 4 Mpx, HD-CVI - 720p, CVBS - PAL, NTSC
- Rodzaj urządzenia:: Pasywne
- Liczba kanałów:: 4 szt. Wideo
- Zasięg wideo:: 250 m @ 720p - UTP kat. 5e 150 m @ 1080p - UTP kat. 5e 400 m @ CVBS - PAL, NTSC - UTP kat. 5e
- Napięcie we/wy 75Ω (CVBS):: 1 Vpp
- Tłumienie:: 4.43 MHz @ 0.82 dB 11 MHz @ 1.84 dB 21 MHz @ 3.84 dB 38 MHz @ 7.15 dB 42 MHz @ 7.65 dB 67.5 MHz @ 17.22 dB
- Separacja między wejściami:: > -50 dB
- CMRR (dB @ 5MHz):: 60 dB
- Impedancja złącza koncentrycznego:: 75 Ω
- Impedancja złącza symetrycznego:: 100 Ω
- Typ złącza koncentrycznego:: 4 x BNC Wtyk na przewodzie

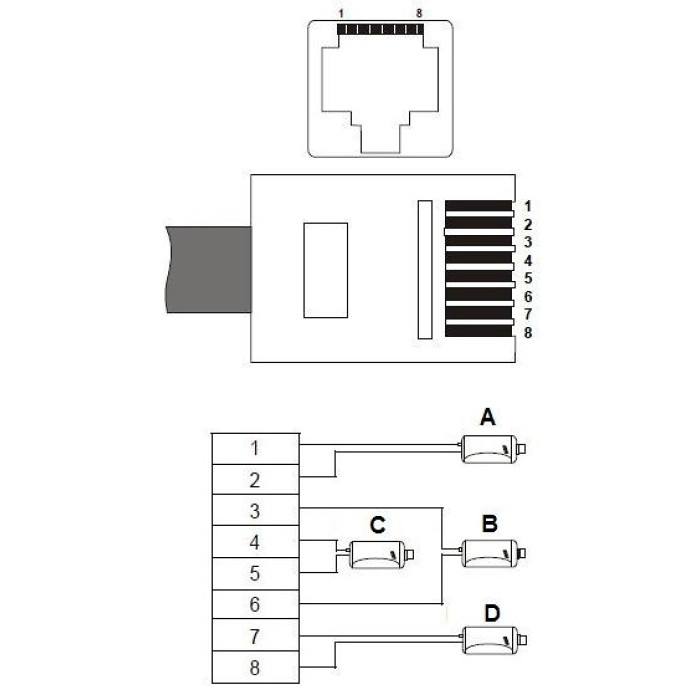

- Typ złącza symetrycznego:: Zaciski kablowe / RJ-45 (8-pin, 4 pary)
- Temperatura pracy:: -10 °C ... 70 °C
- Dopuszczalna względna wilgotność otoczenia:: < 95 %
- Waga:: 0.175 kg
- Wymiary:: 105 x 58 x 25 mm
GPSR
- Name: DELTA-OPTI Monika Matysiak
- Email: gpsr@delta.poznan.pl
- Street: Graniczna 10
- City: Poznań
- Post code: 60-713
- Country: Polska
- Phone: 34 387 29 92
Główne cechy TRANSFORMATOR VIDEO 4-KROTNY TR-4M
AVPGROUP
CMRR (dB @ 5MHz)
: 60 dB
Dopuszczalna względna wilgotność otoczenia
: < 95 %
Ilość kanałów urządzenia
4
Impedancja złącza koncentrycznego
: 75 Ω
Impedancja złącza symetrycznego
: 100 Ω
Liczba kanałów
: 4 szt. Wideo
Napięcie we/wy 75Ω (CVBS)
: 1 Vpp
Przesył dźwięku
Nie
Przesył zasilania
Nie
Rodzaj transformatora
Pasywny
Rodzaj urządzenia
: Pasywne
Separacja między wejściami
: > -50 dB
Standard
: AHD - 4 Mpx, HD-CVI - 720p, CVBS - PAL, NTSC
Temperatura pracy
: -10 °C ... 70 °C
Tłumienie
: 4.43 MHz @ 0.82 dB 11 MHz @ 1.84 dB 21 MHz @ 3.84 dB 38 MHz @ 7.15 dB 42 MHz @ 7.65 dB 67.5 MHz @ 17.22 dB
Typ złącza
4xBNC Wtyk na przewodzie
Typ złącza koncentrycznego
: 4 x BNC Wtyk na przewodzie
Typ złącza symetrycznego
Zaciski kablowe / RJ-45 (8-pin, 4 pary)
Waga
: 0.175 kg
Wymiary
: 105 x 58 x 25 mm
Wymiary w mm (sz. x wys. x gł.)
105x58x25mm
Zasięg
150
Zasięg wideo
: 250 m @ 720p - UTP kat. 5e 150 m @ 1080p - UTP kat. 5e 400 m @ CVBS - PAL, NTSC - UTP kat. 5e
