Opis Zestaw aktywnych konwerterów do transmisji Ethernet oraz PoE ATTE xCOAX4-SET

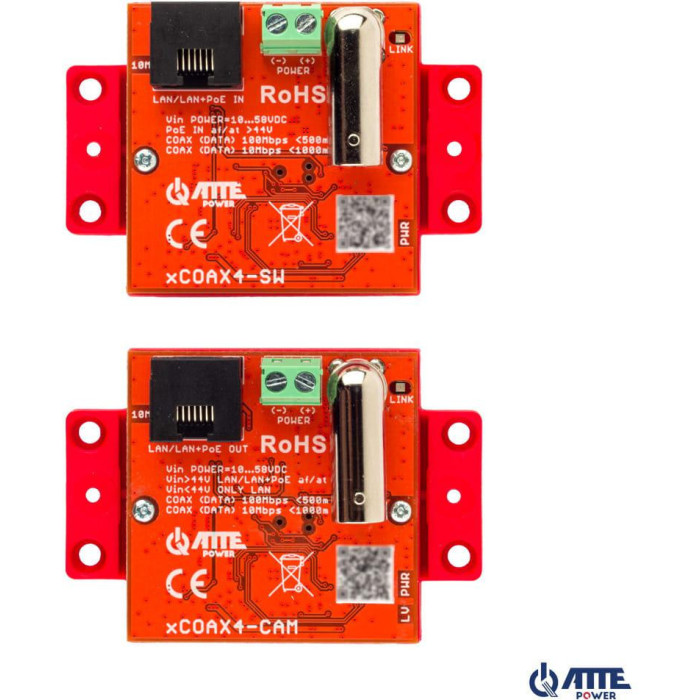

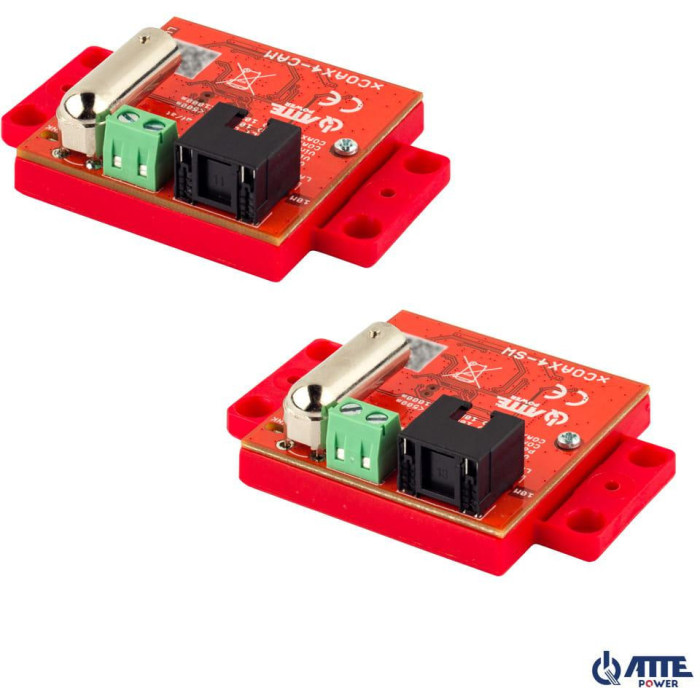

Zestaw aktywnych konwerterów do transmisji Ethernet oraz PoE ATTE xCOAX4-SET
Model: xCOAX4-SET
Przeznaczenie xCOAX4-SET
Urządzenia po podaniu zasilania i poprawnym podłączeniu przewodów nawiązują komunikację z prędkością 100Mbps. Jeżeli nie uda się ustanowić stabilnego połączenia prędkość transmisji zostanie obniżona do 10Mbps. Zostanie to zasygnalizowane zapaleniem diody.
Jeżeli nie udało się ustanowić połączenia należy zweryfikować jakość złączy BNC na końcach toru XCOAX. Dodatkowe połączenia oraz rozgałęzienia toru XCOAX mogą uniemożliwiać nawiązanie stabilnej transmisji. Należy zweryfikować ich poprawność i usunąć niepotrzebne.
LED LV zatrzaskuje się i sygnalizuje spadek napięcia na odbiorniku XCOAX-CAM poniżej 44V DC. Można ją zresetować poprzez zdjęcie i ponowne podania zasilania. Jej zapalenie sygnalizuje konieczność zweryfikowania poprawności zasilania zestawu. Spadek napięcia poniżej 44V DC może stanowić przyczynę niestabilnej pracy lub uniemożliwi uruchomienie po restarcie odbiorników PoE podłączonych do XCOAX-CAM.
Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach np. w podstawie kamery lub puszce instalacyjnej.
Najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.
Obudowa pozwala na montaż na kilka sposobów:
- "tradycyjnie" z użyciem kołków montażowych na rastrze 10.8 jaki jest we wszystkich obudowach ABOX
- poprzez przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
- z zastosowaniem blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2
- z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35
Specyfikacja
| Całkowita ilość portów: | 2 Port PoE, 2 Port BNC (żeński) |
| Port PoE IN: | LAN/LAN + PoE IN 802.3af/at, PoE Passive |
| Porty PoE OUT: | LAN/LAN + PoE OUT 802.3af/at/bt60 |
| Porty LAN 10/100Mbps: | LAN/LAN + PoE IN, LAN/LAN + PoE OUT |
| Porty LAN + PoE OUT 10/100Mbps: | LAN/LAN + PoE OUT |
| Napięcie wejściowe: | 10 ... 58 V |
| Napięcie wyjściowe PoE: | Vout = Vin (44... 58 V) |
| Maksymalna moc wyjściowa z portu: | LAN/LAN + PoE OUT - 60 W |
| Pobór mocy: | 1,35 W (cały tor) |
| Kontrola zasilania na wyjściu: | Autonegocjacja |
| Zabezpieczenia przepięciowe: | Porty LAN i BNC |
| Zabezpieczenia przeciążeniowe: | xCOAX4-SW - Zabezpieczenie przed zwarciem z autopowrotem |
| Długość przewodu koncentrycznego: | < 1000m - xCOAX4-SW do xCOAX4-CAM |
| Sygnalizacja zasilania: | LED PWR - obecność zasilania |
| Sygnalizacja PoE: | LED port RJ45 (żółty) - obecność zasilania PoE |
| Sygnalizacja transmisji: | LED port RJ45 (zielony) - link i transmisja danych LED LINK przy złączu BNC (zielony) - link i transmisja danych w torze COAX |
| Sygnalizacja przepustowości LAN: | LED 10Mb – transmisja LAN w torze XCOAX z prędkością 10Mbps |
| Sygnalizacja niskiego napięcia: | LED LV Dioda sygnalizacyjna LowVoltage |
| Zakres temperatur pracy: | -25°C ... +65°C |
| Wymiary (S x W x G): | 51(73) x 51 x 23 mm |
| Waga: | 0,06 kg |
| Stopień ochrony: | IP20 |
| Konstrukcja obudowy: | Uniwersalna podstawa montażowa |
| Montaż: | Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK |
| Kod EAN: | 5902143691464 |
| Kod PKWiU: | 26.30.23.0 |
| Kod HS: | 8517 62 |
| Kod CN2020: | 8517 62 00 |
